TLS-100 Thermtest Vietnam cung cấp phương pháp đo nhanh cho các mẫu đất và vật liệu nền. Các dự án hạ tầng điện tại Việt Nam ngày càng sử dụng nhiều tuyến cáp ngầm trong khu vực đô thị. Khi chôn cáp dưới đất, khả năng truyền nhiệt của nền đất ảnh hưởng trực tiếp đến điều kiện vận hành. Vì vậy, đo đúng điện trở nhiệt của đất là bước quan trọng trong quá trình khảo sát.
THÁCH THỨC KHI KHẢO SÁT ĐẤT CHO CÁP NGẦM
Đất tại từng vị trí có thể khác nhau về thành phần, độ ẩm và trạng thái kết cấu. Những thay đổi này làm đặc tính truyền nhiệt thay đổi theo điều kiện thực tế của tuyến cáp.
Nếu chỉ sử dụng giá trị tham khảo, kết quả tính toán nhiệt có thể không phản ánh đúng nền đất. Do đó, kỹ sư cần dữ liệu đo từ mẫu đại diện cho khu vực triển khai.
GIẢI PHÁP VỚI TLS-100
TLS-100 Thermtest Vietnam sử dụng phương pháp Transient Line Source để đo độ dẫn nhiệt và điện trở nhiệt của đất. Thiết bị đáp ứng tiêu chuẩn ASTM D5334-22a và IEEE 442-2017 cho phép thực hiện phép đo theo phương pháp được tiêu chuẩn hóa.

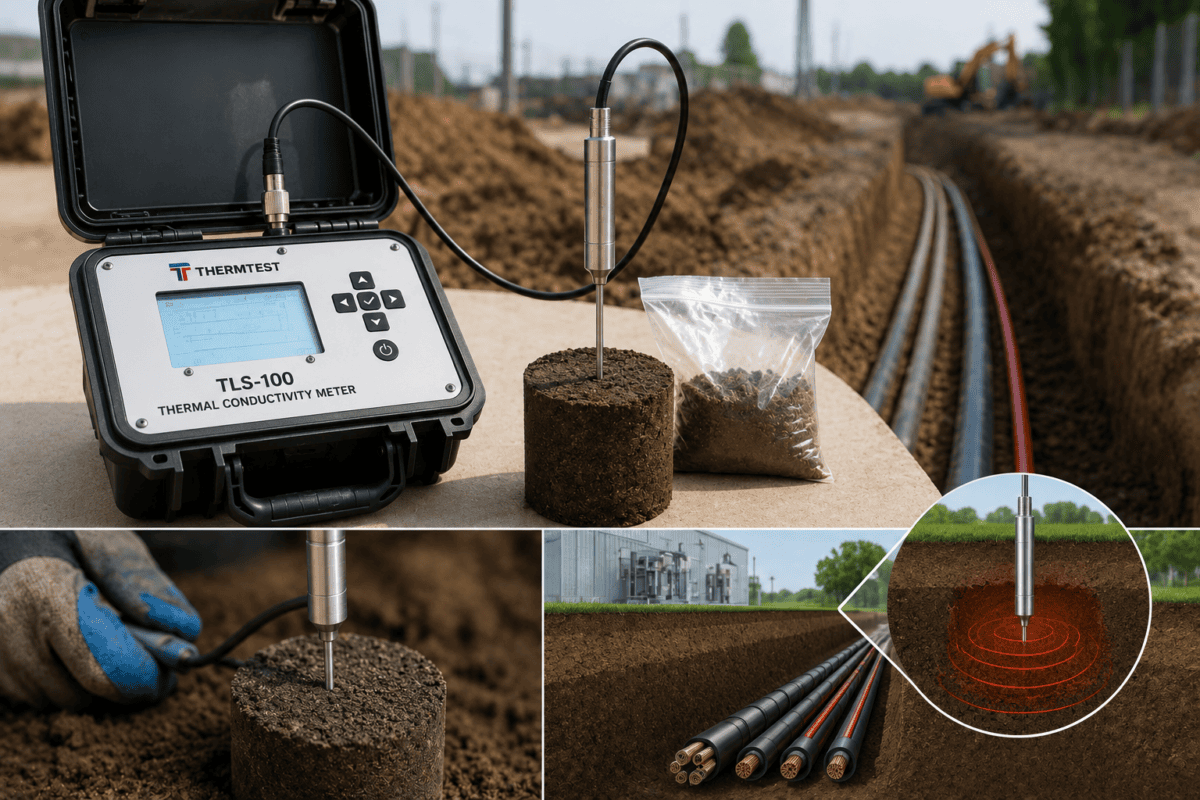

Đầu dò kim 100 mm được đưa hoàn toàn vào mẫu đất đã chuẩn bị. Sau khoảng 180 giây, thiết bị cung cấp kết quả về độ dẫn nhiệt và điện trở nhiệt của mẫu.
THIẾT BỊ TRONG GIẢI PHÁP
- TLS-100 Portable Thermal Conductivity Meter.
- Đầu dò kim tiêu chuẩn 100 mm.
- Mẫu đất đại diện tại khu vực khảo sát.
- Bộ dụng cụ chuẩn bị và ổn định mẫu.
- Máy tính kết nối USB để lưu dữ liệu.
TLS-100 có dải đo độ dẫn nhiệt 0,1–5 W/m·K và điện trở nhiệt 0,2–10 m·K/W. Thiết bị đạt độ chính xác khoảng 5% và độ lặp lại 2% đối với phép đo độ dẫn nhiệt.
LỢI ÍCH MANG LẠI
Giải pháp giúp kỹ sư có dữ liệu thực tế về đặc tính nhiệt của đất tại khu vực khảo sát. Kết quả này hỗ trợ quá trình đánh giá điều kiện tản nhiệt cho tuyến cáp điện ngầm.
Thiết kế di động cũng giúp TLS-100 thuận tiện sử dụng tại phòng thí nghiệm hoặc khu vực khảo sát. Thời gian đo khoảng ba phút giúp tăng hiệu quả khi cần kiểm tra nhiều mẫu đất.
ỨNG DỤNG
TLS-100 Thermtest Vietnam phù hợp cho khảo sát điện trở nhiệt đất phục vụ thiết kế và đánh giá tuyến cáp điện ngầm. Ứng dụng có thể triển khai trong các dự án hạ tầng điện, khu đô thị và công trình công nghiệp.
Đặc biệt, thiết bị phù hợp khi kỹ sư cần xác định đặc tính nhiệt của đất trước khi thực hiện các tính toán liên quan đến truyền nhiệt. Dữ liệu đo nên được đánh giá cùng điều kiện độ ẩm và đặc điểm địa chất thực tế.
JON & JUL – ĐƠN VỊ CUNG CẤP GIẢI PHÁP
Jon & Jul cung cấp giải pháp tư vấn, thiết kế và triển khai thiết bị đo lường cho các ứng dụng công nghiệp. Chúng tôi tập trung xác định mục đích đo, loại mẫu và điều kiện khảo sát trước khi lựa chọn cấu hình.
Không chỉ cung cấp thiết bị, Jon & Jul hỗ trợ khách hàng xây dựng phương án đo phù hợp với yêu cầu kỹ thuật. Qua đó, dữ liệu thu được có thể phục vụ hiệu quả cho quá trình đánh giá vật liệu và thiết kế.
KẾT LUẬN
TLS-100 Thermtest Vietnam là giải pháp phù hợp để đo điện trở nhiệt đất cho các dự án cáp điện ngầm. Thiết bị giúp kỹ sư thu thập dữ liệu đặc tính nhiệt nhanh chóng và theo phương pháp tiêu chuẩn.
daijhq 1 100% Canada Origin
Thermtest Vietnam – Thermtest-Vietnam – ThermtestVietnam – Thermtest-Thermal-Conductivity-Meter-Vietnam
Model: Thermtest TLS-100 (D5334-22a) TLS-100 Portable Thermal Conductivity Meter Machine
Thermtest Portable Thermal Conductivity Meter
TLS-100 controller
TLS-100 Thermal conductivity / thermal resistivity meter for
soils and rocks in accordance with ASTM D5334. Results are
automatically displayed on screen or conveniently transferred
from meter to PC by USB.
Thermtest TLS-100 thermal conductivity test machine
Specifications:
Materials: Soils, Powders, & Solids
Thermal Conductivity: 0.1 to 5 W/mK
Thermal Resistivity: 0.2 to 10 mK/W
Reproducibility: Typically, better than 2%
Accuracy: Typically, better than 5%
Temperature Range(sensors could be used under): -40 to
100°C
(*Requires heating/cooling apparatus if users need to measure
the sample under specific temperature.)
Smallest Sample Dimensions: 100 mm in length, 50 mm
Diameter
Largest Sample Size: Unlimited
Standard: ASTM D5334-22a
Includes:
TLS Portable Controller, with USB communication
TLS Needle: 100 mm x 2 mm
Verification sample x1
Weather-resistant carrying case.
Contact paste, required drill bits and needle sleeves (x3)
Chọn 1 trong 2 options
2.1
100% Canada Origin
Thermtest Vietnam
Model: Thermtest TLS 50 mm Sensor
Thermtest Rock Needle Kit V2 Sensing Elements
The TLS Rock Needle Kit is used to test rigid materials like rock
or concrete.
The needle’s shorter length and larger diameter is optimized
for easy drilling, making sample preparation easy.
Specifications:
Materials: Rock and Concrete Samples
Thermal Conductivity: 0.3 to 5 W/mK
Thermal Resistivity: 0.2 to 3.3 mK/W
Accuracy: 7% within specified range
Reproducibility: Typically 3%
Smallest sample: 50 mm diameter x 60 mm height
Largest Sample: Unlimited
Includes:
50 mm rock/concrete TLS needle
2x masonry drill bits for drilling samples
Thermal paste x 1
2.2
100% Canada Origin
Thermtest Vietnam
Model: Thermtest TLS Needle 150 mm Sensor (D5334-14, IEEE 442-2017) Sensor
Thermtest Needle Sensing Element
Thermtest TLS 150mm Needle for use with TLS-100.
Description:
Needle: 150 mm length x 2 mm diameter
Transient Line Source (ASTM D5334-22a, IEEE 442-2017)
Sensor
Materials: Soils, pastes, powders and solids
Thermal Conductivity: 0.1 to 3 W/mK
Thermal Resistivity: 0.3 to 10 mK/W
Reproducibility: ± 2%
Accuracy ± 5%
Temperature Range: -40 to 100°C
* Requires heating – cooling aparatus.
Smallest Sample Dimensions: 150 mm in length, 50 mm
Diameter
Largest Sample Size: Unlimited
